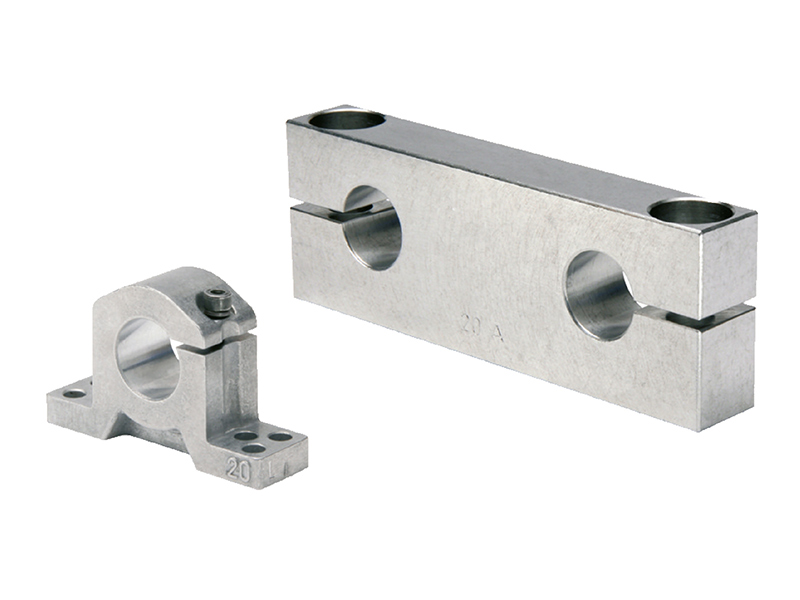

直線導軌又稱線軌、滑軌、線性導軌等，用于高精或高速直線往復運動場合，且可以承擔一定的扭矩，可在高負載的情況下實現高精度的直線運動。在大陸稱直線導軌，臺灣一般稱線性導軌，線性滑軌。一般可分為滾輪直線導軌、圓柱直線導軌、滾珠直線導軌三種，是用來支撐和引導運動部件，按給定的方向做往復直線運動。依按摩擦性質而定，直線運動導軌可以分為滑動摩擦導軌、滾動摩擦導軌、彈性摩擦導軌、流體摩擦導軌等種類。接下來就隨伊維萊直線導軌廠家一起看看吧。

直線導軌選型步驟及方法：

1、確定軌寬。

軌寬指滑軌的寬度。軌寬是決定其負載大小的關鍵因素之一，四排滾珠(也有部分兩排珠的)的方軌現貨產品一般有15、20、25(23)、30(28)、35(34)、45、55(53)、65(63)，某些品牌只生產到45規格，有些小廠家可能只到30。期貨產品也有85、120等，但大部分廠家不生產。

2、確定軌長。

這個長度是軌的總長，不是行程。全長=有效行程+滑塊間距(2個以上滑塊)+滑塊長度×滑塊數量+兩端的安全行程，如果增加了防護罩，需要加上兩端防護罩的壓縮長度。需要注意的是，事先問清楚該品牌該規格導軌整支的長度，超過這個長度是需要對接使用的。多數廠家整支長度是4000(微軌一般是1000)，有些是3000，這和廠家的加工設備有關。需要對接并且用戶想事先在機器上加工安裝孔的情況下提供接口圖紙。另一點請?zhí)貏e注意，導軌上的安裝孔孔間距是固定的，用戶在確定軌長時要注意位置，例：15的軌，長600。如果不告訴供應商需要的端部尺寸，一般到貨的狀態是10個安裝孔，導軌兩端面到各自較近的安裝孔中心的距離是30、30，但也有可能是其他尺寸。各品牌對端部尺寸的出貨規定略有差異，多數是默認兩端相等。還有一點，導軌的長度誤差，一般品牌默認2000以下±1~2mm，2000~4000的±2~3mm，如果用戶要求比較準確，在訂購合同上注明誤差值或提供圖紙。這種情況供應商可能會收取附加加工費。

3、確定滑塊類型和數量。

常用的滑塊是兩種：法蘭型、方形。前者高度低一點，但是寬一點，安裝孔是貫穿螺紋孔，后者高一點，窄一點，安裝孔是螺紋盲孔。兩者均有短型、標準型和加長型之分(有的品牌也稱為中負荷、重負荷和超重負荷)，主要的區別是滑塊本體(金屬部分)長度不同，當然安裝孔的孔間距也可能不同，多數短型滑塊只有2個安裝孔。滑塊的數量應由用戶通過計算確定，在此只推薦一條：少到可以承載，多到可以安裝。滑塊類型和數量與滑軌寬度構成負載大小的三要素。

以上就是今天小編向大家介紹的有關于直線導軌的簡單選型步驟及方法，客戶在選型根據使用要求選擇合適的型號，希望看完之后能夠?qū)Υ蠹矣兴鶐椭Ｖ本€導軌可以理解為是一種滾動導引，是由鋼珠在滑塊跟導軌之間無限滾動循環，從而使負載平臺沿著導軌輕易的高精度線性運動，并將摩擦系數降至平常傳統滑動導引的五十分之一，能輕易地達到很高的定位精度。
